Matice korunové nízké - DIN 979
Jste zde
Korunová matice nízká DIN 979.
Norma
ČSN | ISO | DIN | PN/M | Jiné | Tvar |
---|---|---|---|---|---|
979 |
Základní materiály
Ocel | Nerez | Nerez |
---|
Základní povrchové úpravy
Bez | Zinek |
---|

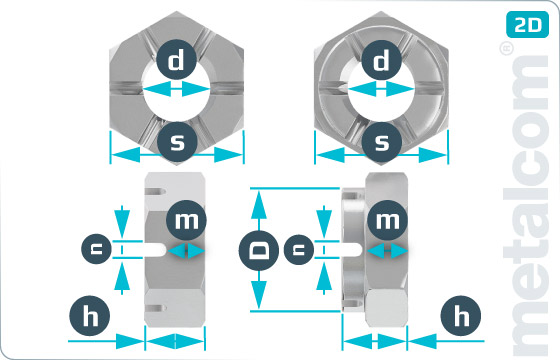

Rozměry (viz 2D obrázek)
d | h | m | s | D | n | Balení |
---|---|---|---|---|---|---|
M 6 | 5 | 2,5 | 10 | - | 2,25 | 100 |
M 8 | 6,5 | 3,5 | 13 | - | 2,75 | 100 |
M 8x1 | 6,5 | 3,5 | 13 | - | 2,75 | 10 |
M 10 | 8 | 4 | 16/17* | - | 3,05 | 100 |
M 10x1 | 8 | 4 | 16/17* | - | 3,05 | 10 |
M 12 | 10 | 5 | 18/19* | 16/17* | 3,8 | 100 |
M 12x1 | 10 | 5 | 18/19* | 16/17* | 3,8 | 10 |
M 14 | 11 | 6 | 21/22* | 18/19* | 3,8 | 50 |
M 14x1,5 | 11 | 6 | 21/22* | 18/19* | 3,8 | 10 |
M 16 | 13 | 7 | 24 | 22 | 4,8 | 50 |
M 16x1,5 | 13 | 7 | 24 | 22 | 4,8 | 10 |
M 18 | 15 | 9 | 27 | 25 | 4,8 | 50 |
M 18x1,5 | 15 | 9 | 27 | 25 | 4,8 | 10 |
M 18x2 | 15 | 9 | 27 | 25 | 4,8 | 10 |
M 20 | 16 | 10 | 30 | 28 | 4,8 | 50 |
M 20x1,5 | 16 | 10 | 30 | 28 | 4,8 | 10 |
M 20x2 | 16 | 10 | 30 | 28 | 4,8 | 10 |
M 22 | 18 | 10 | 32/34* | 30/32* | 5,8 | 25 |
M 22x1,5 | 18 | 10 | 32/34* | 30/32* | 5,8 | 10 |
M 22x2 | 18 | 10 | 32/34* | 30/32* | 5,8 | 10 |
M 24 | 19 | 11 | 36 | 34 | 5,8 | 25 |
M 24x1,5 | 19 | 11 | 36 | 34 | 5,8 | 10 |
M 24x2 | 19 | 11 | 36 | 34 | 5,8 | 10 |
M 27 | 22 | 14 | 41 | 38 | 5,8 | 10 |
M 27x1,5 | 22 | 14 | 41 | 38 | 5,8 | 10 |
M 27x2 | 22 | 14 | 41 | 38 | 5,8 | 10 |
M 30 | 24 | 15 | 46 | 42 | 7,36 | 10 |
M 30x1,5 | 24 | 15 | 46 | 42 | 7,36 | 10 |
M 30x2 | 24 | 15 | 46 | 42 | 7,36 | 10 |
M 33 | 26 | 17 | 50 | 46 | 7,36 | 10 |
M 33x1,5 | 26 | 17 | 50 | 46 | 7,36 | 10 |
M 33x2 | 26 | 17 | 50 | 46 | 7,36 | 10 |
M 36 | 29 | 20 | 55 | 50 | 7,36 | 10 |
M 36x1,5 | 29 | 20 | 55 | 50 | 7,36 | 10 |
M 36x3 | 29 | 20 | 55 | 50 | 7,36 | 10 |
M 39 | 31 | 22 | 60 | 55 | 7,36 | 10 |
M 39x1,5 | 31 | 22 | 60 | 55 | 7,36 | 10 |
M 39x3 | 31 | 22 | 60 | 55 | 7,36 | 10 |
M 42 | 33 | 22 | 65 | 58 | 9,36 | 10 |
M 42x1,5 | 33 | 22 | 65 | 58 | 9,36 | 10 |
M 42x3 | 33 | 22 | 65 | 58 | 9,36 | 10 |
M 45 | 34,5 | 22,5 | 70 | 62 | 9,36 | 10 |
M 45x1,5 | 34,5 | 22,5 | 70 | 62 | 9,36 | 10 |
M 48 | 36 | 24 | 75 | 65 | 9,36 | 10 |
M 48x1,5 | 36 | 24 | 75 | 65 | 9,36 | 10 |
M 48x3 | 36 | 24 | 75 | 65 | 9,36 | 10 |
M 52 | 38 | 26 | 80 | 70 | 9,36 | 10 |
M 52x1,5 | 38 | 26 | 80 | 70 | 9,36 | 10 |
M 52x2 | 38 | 26 | 80 | 70 | 9,36 | 10 |
M 52x3 | 38 | 26 | 80 | 70 | 9,36 | 10 |
U tohoto rozměru jsou možné obě varianty.
Údaj o počtu kusů v balení je pouze informativní a v některých případech se může lišit.
