Flachscheiben Stellringe mit Gewindestift (schwere Reihe) - DIN 703
Sie sind hier
Norm
|
ČSN |
ISO |
DIN |
PN/M |
Due Abdere |
Form |
|
02 2911 |
|
703 |
|
|
|

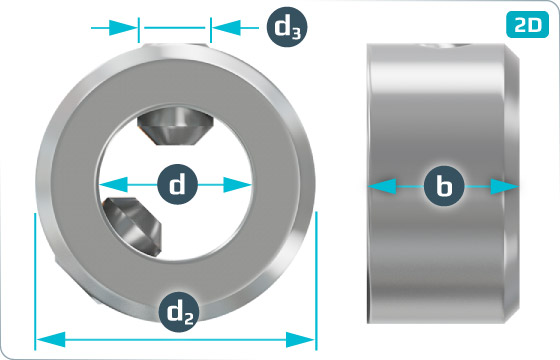

Abmessungen (siehe 2D Bild)
| d | b | d2 | d3 | Verpackung |
|---|
| 25 | 22 | 56 | M 10 | 1
|
| 30 | 22 | 63 | M 10 | 1
|
| 35 | 22 | 70 | M 10 | 1
|
| 40 | 28 | 80 | M 12 | 1
|
| 45 | 28 | 80 | M 12 | 1
|
| 50 | 28 | 90 | M 12 | 1
|
| 55 | 28 | 90 | M 12 | 1
|
| 60 | 28 | 100 | M 12 | 1
|
| 70 | 32 | 110 | M 16 | 1
|
| 80 | 32 | 125 | M 16 | 1
|
| 90 | 32 | 125 | M 16 | 1
|
| 100 | 32 | 140 | M 16 | 1
|
