Matice korunové nízké - DIN 937
Jste zde

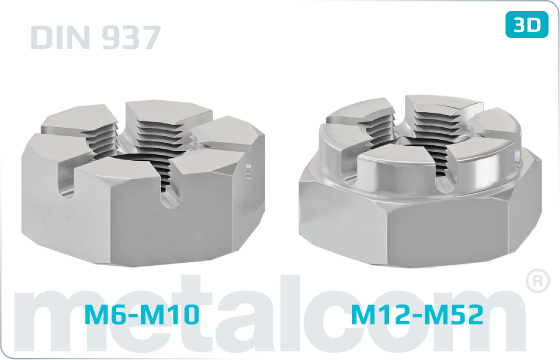

Korunová matice nízká DIN 937.
Norma
| ČSN | ISO | DIN | PN/M | Jiné | Tvar |
|---|---|---|---|---|---|
| 02 1412 | 7038 | 937 | 82159 |
Základní materiály
| Ocel | Nerez | Nerez |
|---|
Základní povrchové úpravy
| Bez | Zinek |
|---|
Rozměry (viz 2D obrázek)
| d | h | m | s | D | n | Balení |
|---|---|---|---|---|---|---|
| M 6 | 6 | 3,5 | 10 | - | 2,25 (2) | 100 |
| M 8 | 8 (7) | 4 | 13 | - | 2,75 (2,5) | 100 |
| M 8x1 | 8 (7) | 4 | 13 | - | 2,75 (2,5) | 100 |
| M 10 | 9 (8) | 5 | 17 (16) | - | 3,05 (2,8) | 100 |
| M 10x1 | 9 (8) | 5 | 17 (16) | - | 3,05 (2,8) | 100 |
| M 12 | 10 | 6 | 19 (18) | 17 | 3,8 (3,5) | 100 |
| M 12x1,5 | 10 | 6 | 19 (18) | 17 | 3,8 (3,5) | 100 |
| M 14 | 11 | 7 | 22 (21) | 19 | 3,8 (3,5) | 50 |
| M 14x1,5 | 11 | 7 | 22 (21) | 19 | 3,8 (3,5) | 100 |
| M 16 | 12 | 7 | 24 | 22 | 4,8 (4,5) | 50 |
| M 16x1,5 | 12 | 7 | 24 | 22 | 4,8 (4,5) | 50 |
| M 18 | 13 | 8 | 27 | 25 | 4,8 (4,5) | 50 |
| M 18x1,5 | 13 | 8 | 27 | 25 | 4,8 (4,5) | 50 |
| M 18x2 | 13 | 8 | 27 | 25 | 4,8 (4,5) | 50 |
| M 20 | 13 | 8 | 30 | 28 | 4,8 (4,5) | 25 |
| M 20x1,5 | 13 | 8 | 30 | 28 | 4,8 (4,5) | 25 |
| M 20x2 | 13 | 8 | 30 | 28 | 4,8 (4,5) | 25 |
| M 22 | 15 | 9 | 32 (34) | 30 | 5,8 (5,5 | 25 |
| M 22x1,5 | 15 | 9 | 32 (34) | 30 | 5,8 (5,5 | 25 |
| M 22x2 | 15 | 9 | 32 (34) | 30 | 5,8 (5,5 | 25 |
| M 24 | 15 | 9 | 36 | 34 | 5,8 (5,5 | 25 |
| M 24x1,5 | 15 | 9 | 36 | 34 | 5,8 (5,5 | 25 |
| M 24x2 | 15 | 9 | 36 | 34 | 5,8 (5,5 | 25 |
| M 27 | 17 | 11 | 41 | 38 | 5,8 (5,5 | 25 |
| M 27x1,5 | 17 | 11 | 41 | 38 | 5,8 (5,5 | 25 |
| M 27x2 | 17 | 11 | 41 | 38 | 5,8 (5,5 | 25 |
| M 30 | 18 | 11 | 46 | 42 | 7,36 (7) | 10 |
| M 30x1,5 | 18 | 11 | 46 | 42 | 7,36 (7) | 10 |
| M 30x2 | 18 | 11 | 46 | 42 | 7,36 (7) | 10 |
| M 33 | 20 | 13 | 50 | 46 | 7,36 (7) | 1 |
| M 33x1,5 | 20 | 13 | 50 | 46 | 7,36 (7) | 1 |
| M 33x2 | 20 | 13 | 50 | 46 | 7,36 (7) | 1 |
| M 36 | 20 | 13 | 55 | 50 | 7,36 (7) | 1 |
| M 36x1,5 | 20 | 13 | 55 | 50 | 7,36 (7) | 1 |
| M 36x3 | 20 | 13 | 55 | 50 | 7,36 (7) | 1 |
| M 39 | 22 | 13 | 60 | 55 | 7,36 (7) | 1 |
| M39x1,5 | 22 | 13 | 60 | 55 | 7,36 (7) | 1 |
| M 39x3 | 22 | 13 | 60 | 55 | 7,36 (7) | 1 |
| M 42 | 23 | 14 | 65 | 58 | 9,36 (9) | 1 |
| M 42x1,5 | 23 | 14 | 65 | 58 | 9,36 (9) | 1 |
| M 42x3 | 23 | 14 | 65 | 58 | 9,36 (9) | 1 |
| M 45 | 25 | 16 | 70 | 62 (60) | 9,36 (9) | 1 |
| M 45x1,5 | 25 | 16 | 70 | 62 (60) | 9,36 (9) | 1 |
| M 45x3 | 25 | 16 | 70 | 62 (60) | 9,36 (9) | 1 |
| M 48 | 25 | 16 | 75 | 65 | 9,36 (9) | 1 |
| M 48x1,5 | 25 | 16 | 75 | 65 | 9,36 (9) | 1 |
| M 48x3 | 25 | 16 | 75 | 65 | 9,36 (9) | 1 |
| M 52 | 27 | 18 | 80 | 70 | 9,36 (9) | 1 |
| M 52x1,5 | 27 | 18 | 80 | 70 | 9,36 (9) | 1 |
| M 52x3 | 27 | 18 | 80 | 70 | 9,36 (9) | 1 |
_Rozdílné rozměry jsou uvedeny v normě DIN (ČSN).
Údaj o počtu kusů v balení je pouze informativní a v některých případech se může lišit.
